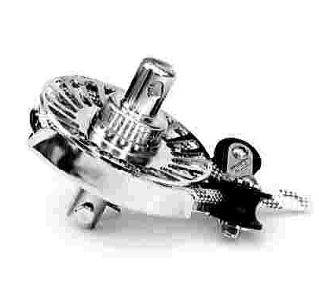

| ジェネカーファーリングシステム ジェネカーをファーリングする方式には二つあります。様々なメーカーがありますが、方式としては、この二つになります。 タイプ A タイプAは、左の図の様な方式になります。 １） スピンハリヤード ２）ハリヤードスイブル ３）三角プレート ４）スナップシャックル ５）ファーリングドラム 最大の特徴は、ジェネカーセールのラフ自体に、ファーリングとし て巻き取る軸になる為の、芯が縫い込まれます。従って、その芯 を軸として、ドラムを回して、セールを巻き取る方式です。 セール スピン生地を使い、セールのラフは直線か、又は直線に近い形状 になります。 アビームを中心に、上り、下りに使う事ができます。 特徴 セールはハリーヤードで引き上げられ、テンションが加えられます ので、比較的セールは安定し使い易くなります。但し、セール形状 の関係で、通常のジェネカー程は下りの角度を稼ぐ事はできま せん。逆に、上り角度の方はより稼げます。 タイプ B タイプAとの明らかな違いは、セールのラフは巻き取りの軸にはな らず、フリーの状態で、セールのピークとタックのみが繋がってい ます。巻き取り軸は、別途によじれにくい、比較的硬いロープが用 いられ、それを軸にドラムを回転させる事によって、セールを軸に 巻きつける方式となります。 セール 通常のジェネカーセールが使えます 特徴 この方式では、セールはどんな形状のセールでも巻き取る事がで きますので、既にお持ちのジェネカーがあれば、それをそのまま使 う事ができます。 ＊ドラム下の固定は、スナップシャックルになり、バウポール先端 のアイに接続できます。 タイプの選択 タイプAとタイプBの二つの方式は、例えば、使い易さを優先して、多少の性能には目をつぶる。シングルハンドでも、使い易くした いという方々へはタイプAをお薦めします。タイプBはシングルでも可能ですが、タイプAよりもやや舵操作等、特に角度を落として いくような場合には、多少の神経を使う操作というものが出てくると思われます。しかし、性能を重視した場合には、こちらがお薦 めです。ダブルハンドでは楽に操作できると思います。従って、使い方、性能、シングルか、ダブルか、それらを総合的に考慮して、 選択する事をお薦め致します。 バーテル社（ドイツ製）のジェネカーファーリング タイプ A ステンレス製のシンプルな構造を持つ、ドラムが特徴で、セール面積 ５０㎡以下と７０㎡以下 の２タイプがあります。 ドラム直径： ８６mm 使用セールエリア：５０㎡以下 タイプ ２ ドラム直径：１１５mm 使用セールエリア：７０㎡以下 左図のドラムの他、ハリヤードスイブル、スナップシャックル（ドラム下）、 三角プレート２枚、エンドレスロープ（６mm径、必要なm長さ）が必要に なります。また、これに合わせてセールメーカーにてセールを作成する 必要があります。 詳細については、お問い合わせください。 TEL:０９２－５１３－２５３０ 又は、メール ROLLGEN（イタリア製）のファーリングシステム タイプ B アルミ製の中大型艇用のジェネカーファーリングシステムです。使用ジェネカーセールのセール面積は１００㎡以下から、大型艇用まであります。  左写真の左側で、よじれにくいロープのステイを持ちます。右側は同じシステムを使って、ステイを撤去すれば、コードゼロのファーリングに 使う事もできます。 モデル ０８ ステイ長：１５m以下 セールエリア：１００㎡以下 モデル １０ ステイ長：１７m以下 セールエリア：１５０㎡以下 モデル １０（３K） ステイ長：２０m以下 セールエリア：１７０㎡以下 モデル ２０ ステイ長：２２m以下 セールエリア：２３０㎡以下 モデル ２０（３K） ステイ長：２７m以下 セールエリア：２８０㎡以下 ＊これ以上のセールエリアを持つジェネカーをお使いの場合は、お問い合わせください。 TEL:０９２－５１３－２５３０ 又は メール 計測 １）スピンハリヤードにメジャーを付け、引き上げます。ハリヤードが上がりきって、止まった状態から、バウポール先端のアイまでの 長さを計測してください。 タイプAはセールを作る時に必要になり、タイプBではステイ長を決定します。 ２）エンドレスロープの長さの決定 タイプAは、バウポールアイから、コクピットの操作する手元まで、これにプラス５０cm～約１mぐらい。操作をしない時は、エンドレ スロープをカムクリートで固定するか、或いは、パルピット等に縛って固定してもOKです。兎に角、ドラムが回転しないように、テン ションをかけて固定します。 エンドレスロープの長さは１m単位です。 タイプBは、バウポールアイから、コクピット近くのクリートやパルピットでもOKですが、固定する箇所までの長さを計測 このタイプは、下図のように、エンドレスロープにラチェットブロックが付き、それにエンドタックルが尽きますので、そのエンドタック ルを、クリートや、パルピットの足等にかけて、エンドタックルを引く事によって、ドラムにテンションをかけて、固定する事ができま す。エンドレスロープの長さは１m単位になります。  タイプBのエンドレスロープ及びタックル注意 １）ファーリングシステムの回転部分は、ドラムの他、ハリヤードに設置するスイブル部も回転しますので、フォアステーに非常に近い 箇所からハリヤードが出ている場合、この回転部分が、ファーリングされたジェノアに接触しない事が必要です。 ２）タイプAのセールは、セールメーカーに、三角プレート２枚を送り、そのプレートをセールのラフに縫いつける補強の両端に接続 される必要があります。（最上部のタイプAの図、参照） タイプBのセールは形状を問いませんので、お持ちのセールを使う事ができます。 ３）ファーリングドラムの設置位置は、既存のファーリングジェノアのドラムに干渉しないように、前方へ最低でも３０cmは出す必要 があります。さらに、パルピットにも干渉しない事が条件になりますので、バウポールの設置をお薦めします。 ４）さらに詳細につきましては、お問い合わせください。 お問い合わせ：（株）ユーエスヨット＆カスタムズ TEL:０９２－５１３－２５３０ メール：sail@usyachts.vo.jp |
| |||||||||| |
